3	RJ45Jack 과 올바른 핀배치.(TIA/EIA-568)

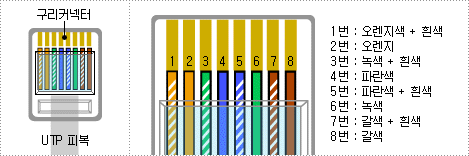

	네트워크가 문제를 일으키는 경우 가장 빈번한것은 케이블입니다. 다음의 핀배치와 같이 RJ45Jack의 구리 커넥터가 작업자가 보았을때 정면으로 보일때 제일 왼쪽을 1번 핀이라고 하면 다음과 같습니다. (아래 그림 참조)
	위 그림은 TIA/EIA-568B 표준에 의한 UTP Cable의 모듈형 8짹핀의 페어 배치입니다.
	TIA/EIA-568B의 경우 일부 구형 장비에서 요구되어 쓰였기에 새로 찍은 케이블은 568B를 권장합니다.
	상기 그림과 같이 UTP Cable의 회색 피복9껍질)이 RJ45Jack 내부에 실제 공구로 찍히는 부분(플라스틱 으로 눌리는 부분)까지 들어가야 견고함이 유지 됩니다. 또한 8가닥의 회선들이 모두 RJ45Jack의 구리 커넥터가 있는 끝까지 밀어 넣어서 완전히 끝까지 닿아야 합니다. 그리고 공구로 찍었을때 모든 구리 커넥터가 제대로 눌려서 8가닥의 회선들을 속으로 들어가 있는지 확인 하세요! 위와 같은 식으로 케이블의 양쪽을 동일하게 제작하면 됩니다.

CAT5(Category 5)등급의 UTP cable이 네트워크 장비와 사용자의 PC간에 신뢰성있는 연결을 제공하며 RJ45Jack과 케이블 연결시 핀배치도 TIA/EIA-568B 표준(상기 그림 참조)에 따라 제공된 케이블을 사용하시기를 권합니다.

3	다음은 케이블 포설시 유의 사항 입니다.
	두 그림과 같이 UTP 케이블이 설치된 구간중 케이블이가구등에 눌리는 것은 잘못된 경우 입니다.             좌측 그림과 같이 UTP 케이블이 전기선과 같이 배선되어 있는 경우는 잘못된 경우이며 우측 그림과 같이 Mold 안에 넣어 배선하는 것이 옳은 경우입니다. (차폐 : 밑부분에 자세히 설명)             모서리나 천정등에서 좌측 그림과 같이 케이블이 90도이상으로 꺽여있으면 잘못된 경우입니다. 우측과 같이 꺽인 각도가 없어야 합니다.

	UTP cable 과 RJ45 Jack 사이의 꼬인 부분이 풀어진길이가 13mm를 넘어도(누화문제:밑부분에 자세히 설명) 혹은 신호 감쇠(100mm이상 작업이나 케이블 손상시)나 잡음(차폐문제) 및 온도 문제로도 랜카드나 Hub 에 LINK LED램프에 불이 켜져 있어도 신호가 제대로 전달 안될 수도 있으니 점검하세요!
3	" 차폐 " 란?
	주로 전기장 및 자기장에 의해서 발생할 수 있는 Noise로 부터 Cable이 영향을 받지 않게 유지 함을 의미합니다. Shileding에 의해 차폐를 할수 있으며, 보통 알루미늄이나 철을 소재로한 차폐재를 사용한다.
	" 누화 " 란?
	전화에 비유하자면 혼선을 의미한다. 즉 다른 케이블의 신호가 전송하고자 하는 케이블에 섞여서 깨끗한 전송이 안 이루어짐 즉 와이어에 전류가 흐르면 근처의 와이어의 신호를 간섭 시킬수 있는 전자기장이 형성되는데 주파수가 강하면 비례적으로 전기장도 강하게 형성된다. 이에 따라 10Mbps보다는 100Mbps 회선에서 이현상은 두들어지며 각 와이어의 쌍(Pair)을 꼬음(Twist) 으로서 와이어 쌍의 반대 전자기장을 상쇠시킬수 있기 때문에 각 와이어 쌍을 꼬아서 케이블이 제작된다. 꼬임의 정도가 조밀 할수록 상쇠 효과가 비례 적으로 강해지므로 케이블로 전송 가능한 대역폭(Bandwidth) 또한 커지므로 데이터 전송 속도도 빨라진다. 이 꼬임의 비례를 전송되는 전구간 단자의 끝에서 끝까지 유지하는 것이 UTP cable 의 신뢰성을 유지하는 관건이다. 보통 꼬임이 풀리는 것은 케이블과 RJ45 Jack을 연결하는 부분인데 이부분을 최대한 안풀리도록 유지하는 것이 신뢰성을 유지하는 방법이다. 꼬인 부분이 풀어진 부분이 최대 13mm를 넘지 않도록 유의하자!

3	반드시 최하 CAT5(Category 5) 이상의 케이블을 사용한다.
	극동 CAT5 UTP Cable BOX에 CAT5 인증 마크와 케이블에 쓰여진 글씨를 확인하세요!

3	케이블과 같은 품질이거나 그 이상의 품질의 단자(RJ45 Jack)를 사용한다.
	AMP의 CAT5 인증마크와 쓰여진 글씨를 확인하세요!

3	케이블 양쪽 끝에 이름표가 붙은 Tie(Mark Tie)나 식별 가능한 이름표를 붙인다.
	ㅡ Mark Tie가 붙은 케이블을 사 - -용하면 용이합니다!

3	모든 피복안의 와이어 쌍에 대한 와이어 꼬임을 단자 끝까지 유지한다.(CAT5는 13mm 이내)
3	한 케이블로 음성과 데이터를 동시에 쓰지 않는다.
3	랜카드와 허브 혹은 스위칭 허브등 장비간의 연결수를 최소화 한다.
	- 중간에 아웃랫, 패치패널, 커플러(양쪽이 암놈인 모듈러 잭)등 사용을 최소화.
3	꺽인 부분에서 둥굴게 꺽이도록 한다. 직각으로 꺽이면 케이블이 손상 될 수도 있다.
3	케이블을 정리시 케이블 타이등으로 너무 꽉조이면 케이블이 손상 될 수도 있다. 가구나 기타
	너무 무거운 물건에 눌리면 케이블이 손상 될 수 있다.
3	케이블의 길이가 100M를 넘지 않도록 조심한다.
3	모터와 교류 전원선 이나 전원 케이블 등과 같은 EMI 잡음원 근처에는 케이블링을 하지 않는다.
	하는 경우에는 차폐 자재를 사용하여 최대한 차폐한다.

카테고리는 UTP케이블 종류의 하나다. 먼저 UTP케이블에 대해 간단히 알아보자!!

• 트위스티드 페어(Twisted Pair : TP)케이블 : 구리를 이용한 일반적인 형태의 선으로 절연된 두 개의 구리선을 서로 꼬아 만든 케이블.

• 비차폐 트위스티드 페어 케이블(Unshielded Twisted pair : UTP) : 여러개의 TP를 외부 플라스틱 피복으로 절연시킨 형태

• 차폐 트위스티드 페어 케이블(Shielded Twisted Pair : STP) : 얇은 금속의 차폐막으로 감싸여진 트위스티드 페어 다발을 포함한 절연된 케이블

Catogory란?
미국전자산업협회(EIA)에서 품질에 따라 UTP 케이블의 등급을 매긴 표준. 품질이 가장 낮은것을 1, 가장 높은것을 5로 표시하고 지금은 6까지 나온다.

• Category 1 cabling(카테고리 1 케이블링) : EIA/TIA-586 표준에서 규정한 다섯 가지 등급의 UTP 케이블 연결 방식 중의 하나. 전화 통신에서 사용되며 데이터를 전송하는 데는 적합하지 않다.

• Category 2 cabling(카테고리 2 케이블링) : EIA/TIA-586 표준에서 규정한 다섯 가지 등급의 UTP 케이블 연결 방식 중의 하나. 최대 4Mbps까지의 속도로 데이터를 전송할 수 있다.

• Category 3 cabling(카테고리 3 케이블링) : EIA/TIA-586 표준에서 규정한 다섯 가지 등급의 UTP 케이블 연결 방식 중의 하나. 10Base-T 네트워크에서 사용되며, 최대 10Mbps의 속도로 데이터를 전송할 수 있다.

• Category 4 cabling(카테고리 4 케이블링) : EIA/TIA-586 표준에서 규정한 다섯 가지 등급의 UTP 케이블 연결 방식 중의 하나. 토큰링 네트워크에서 사용되며, 최대 16Mbps의 속도로 데이터를 전송할 수 있다.

• Category 5 cabling(카테고리 5 케이블링) : EIA/TIA-586 표준에서 규정한 다섯 가지 등급의 UTP 케이블 연결 방식 중의 하나. 최대 100Mbps의 속도로 데이터를 전송할 수 있다.

• Category 6 cabling은 기가비트 처리용 회선입니다. ACR 폭을 넓혀 신뢰성을 높혔고, 손실 복구 기능을 제공하며. 고속의 전이중 랜 애플리케이션을 지원을 합니다. 실제적으로 거리의 제한 150M까지 전송이 가능합니다. 규격은 비표준입니다.
