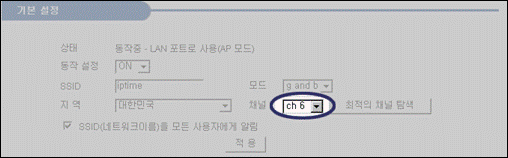

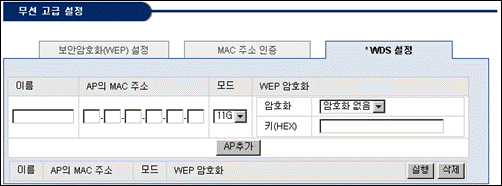

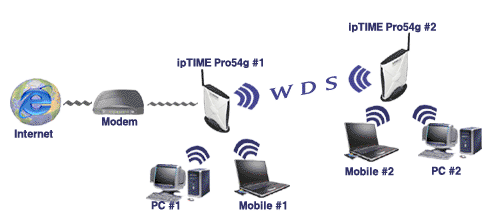

WDS (wireless distribution system) support WDS (무선유통시스템)을통해 ipTIME Pro54g는무선으로다른 WDS가지원되는 Access Points와연결되고, 여러개의 Access Points가반복될수있습니다. -point-to-point 및 point-to-multipoint bridging 기능을지원. -ipTIME Pro54g의경우는 10 Point까지지원됨 *WDS의응용범위로는… ?외장안테나를달지않고무선신호의가용범위를연장할수있습니다. ?무선신호의음영지역해소를위하여사용할수있습니다. ?인터넷연결되지않은 AP에접속되어있는무선클라이언트들이인터넷사용 을할수있습니다. ?케이블을연결하기힘든구역에응용하여사용할수있습니다. ?미관상케이블설치를하지못하는경우무선으로네트워크를구축할수있습니다. 단, WDS로구성한 AP들간은통신을위하여부득이같은채널을같도록설정해주어야합니다. - 그림 1-1 - 그림 1-1 처럼WDS를 지원하는 AP 간에만 지원이 되며 ipTIME Pro54g두 대 이상을 통해서 WDS를 구성할 수 있습니다. WDS 모드로의사용에선무선대역폭이절반으로줄어드는단점이있습니다. 그이유는무선으로받아무선으로주기때문에전체무선대역폭이둘로나눌수밖에없습니다. *WDS를이용한 AP간통신의암호화모드 ? WEP(Wired Equivalent Privacy) Access Point 와 무선랜카드간의 보안설정에 사용하는 보안설정과 동일한 64/128Bit Key로 AP상호간 WEP설정을 통해서 암호화될 때만 통신이 가능 합니다. 단 AP와 무선 클라이언트간 통신에서 적용되는 암호화 설정과 WDS를 통한 AP간 통신에서 설정된 암호화 설정과는 별도로 동작합니다. - ipTIME PRO54g 에서 WDS 설정 - 1. 인터넷 익스플로러를 실행하고, 중지 버튼을 클릭합니다. 2.  [ 주소] 입력란에 ipTIME의 IP 주소인 [192.168.0.1]을 입력하고, [Enter]키를 누룹니다. 3.  [ipTIME PRO54g] 로그인 화면이 나오면 [로그인]을 마우스로 클릭합니다. 4.  ipTIME PRO54g는 암호를 설정하지 않은 경우는 바로 설정할 수 있는 화면으로 접속이 됩니다. (ipTIME PRO54g의 경우 기본적으로 웹설정 로그인 아이디 및 암호가 설정되어 있지 않습니다.) (암호를 설정한 후 분실하였을 경우에는 구입할 때 동봉되었던 설명서의 부록 [분실한 로그인 암호 찾기]를 참조 하시거나 홈페이지의로그인아이디/암호찾기를 참조하시기 바라겠습니다.) 5.  ipTIME PRO54g웹 설정 화면에 로그인 후 [네트워크 설정 ->무선 설정]를 마우스로 클릭합니다. 6.각각의 항목을 설정해 줍니다. -이름 : 연결을 구분할 이름을 입력합니다.  (임의설정, 31byte까지 입력 가능) -AP의 MAC주소 : WDS로 연결할 대상AP의 MAC주소를 입력합니다. -모드 : 상대 포인트가 지원하는 모드를 선택 합니다. (Point끼리의 모드는 동일해야 함) -WEP 암호화 : 64/128Bit Key로 AP상호간 WEP설정을 통해서 암호화될 때만 통신이 가능 합니다. 연결할 Point 및 Multipoint는 동일한 WEP KEY 설정을 통해서만 통신이 가능합니다. -‘AP추가’ 버튼을 클릭하여 입력한 상대 AP정보를 추가 합니다. **주의사항 : WDS를이용하여연결되는 AP들간의채널이같아야서로통신이이루어집니다. 7. 설정이 끝나면 우측 상단의버튼을 클릭하여 설정한 내용을 저장합니다. WDS가 정상적으로 구동되고 있는지 확인해 보는 가장 편리한 방법은 두(또는 여럿) AP 의 SSID 를 구분하시면 됩니다. 예를들어 직접 네트워크(인터넷)에 물려있는 AP의 SSID 는 IPTIME-AP 로 설정하고 WDS 로 이용할 AP 의 SSID 는 IPTIME-WDS 로 설정하신 후 무선랜카드 에서 IPTIME-WDS 로 연결한 후에 정상적으로 인터넷이나 네트워크에 연결이 되면 WDS 모드가 정상적으로 구동되고 있는 것 입니다.       ipTIME Pro54g 두대를 이용하여 설정하는 과정을 예로 살펴보면..    1. AP로 사용할 ipTIME Pro54g 의 확인사항 입니다.      위 그림에서처럼 인터넷에 직접 연결된ipTIME Pro54g(이하 IPTIME-AP)에서 [무선 하드웨어 주소]와 설정된 [채널]을 확인합니다.    2. WDS로 구성할 또다른 ipTIME Pro54g에서 WDS설정 및 무선설정을 합니다.    IPTIME-AP와 같이 채널을 설정하고 WDS 설정 부분에서 AP를 구분하기 위해 [이름]에IPTIME-AP의 SSID와(SSID와 동일하지 않아도 됨) IPTIME-AP [무선 하드웨어 주소], 그리고 [모드](AP간 통신에 이용될 통신규격)를 선택한 후 AP간 통신의 보안을 위하여 [WEP 암호화]설정을 합니다. (이때 입력한 키값을 메모 합니다.)  설정이 정확하다면 ‘AP추가’ 버튼을 클릭하여 하단에 연결된 WDS 구성요소 테이블을 확인합니다.    3. WDS를 이용하여 인터넷에 연결될 ipTIME Pro54g(이하 IPTIME-WDS)의 확인사항    위 그림에서처럼 인터넷에 직접 연결된ipTIME Pro54g(이하 IPTIME-AP)에서 [무선 하드웨어 주소]를 확인합니다.    4. WDS로 구성할 IPTIME-AP에서 WDS설정 및 무선설정을 합니다    WDS 설정 부분에서 AP를 구분하기 위해 IPTIME-WDS의 [이름]에 SSID와(SSID와 동일하지 않아도 됨) IPTIME-WDS[무선 하드웨어 주소], 그리고 [모드](AP간 통신에 이용될 통신규격)를 선택한 후 AP간 통신의 보안을 위하여 [WEP 암호화]설정을 합니다.(이때 입력한 키값을 메모 합니다.)  설정이 정확하다면 ‘AP추가’ 버튼을 클릭하여 하단에 연결된 WDS 구성요소 테이블을 확인합니다.        5. WDS를 통해 무선 클라이언트가 인터넷을 할 수 있는지 확인해 봅니다.    무선 클라이언트에서 SSID ‘IPTIME-WDS’를 선택하여 연결하고 인터넷이 가능한지 확인  합니다.  (물론 IPTIME-AP에서 인터넷 연결설정이 완료되어 인터넷이 가능한 상태에서 입니다.)    6.설정이 끝나면 IPTIME-AP와 IPTIME-WDS 두 ipTIME Pro54g의 설정메뉴에서 우측 상단의버튼을 클릭하여 설정한 내용을 저장합니다
